GB150-2011 壓力容器

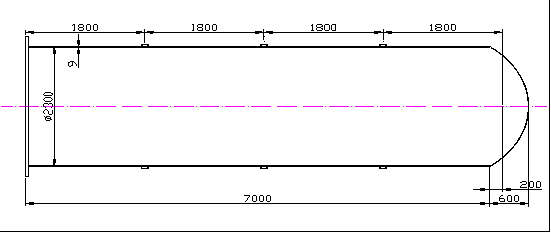

2.設計數據

外徑Do

2300mm

壁厚t

9mm

本體長度

7000mm

一端標準封頭,另一端開門法蘭

設有3道加強圈,加強圈材料為12.6號槽鋼

材料均為不銹鋼304

設計壓力Pc

0.1Mpa

Do/tc

Do=

2300

計算厚度tc=

t-C1-C2

C1 腐蝕裕量

1mm

材料為不銹鋼304,介質為水汽

C2 鋼材厚度負偏差

0.3mm

tc=

7.7mm

Do/tc=

298.70

b.長度外徑比

Ls/Do=

0.78

其中

Ls=

1800mm

c.查GB150.3之表4-2得:

A=

3.32E-04

查GB150.3之表4-8得:

B=

44.3

d.計算許用壓力

[p]=B/(Do/tc)=

0.15

[p]

>

計算通過!

e.核算加強圈

加強圈有效截面積As

1569

慣性矩I

3.80E+05

形心距離殼體表面距離Zo

37.1

殼體參與慣性矩計算的有效長度0.55*(Do*tc)^0.5

73

因槽鋼有兩條邊，取有效長度

266

組合截面慣性矩Is

1.88E+06

加強圈到相鄰兩側加強圈距離的一半Ls

1800

B=Pc*Do/(tc+(As/Ls))

26.83

A=1.5*B/Et

取Et=

1.83E+05

200度

A=

2.20E-04

加強圈和殼體組合段所需的慣性矩Io

Io=Do^2*Ls*(tc+As/Ls)*A/10.9

Io=

1.65E+06

Is

>

計算通過!
